Au cœur de chaque forage géothermique se trouve un objet discret mais crucial : la sonde géothermique, aussi appelée capteur ou U-sonde. C’est elle qui, enfouie à 100-200 mètres de profondeur, capte la chaleur du sol et la ramène à la surface. Sans sonde adaptée, le meilleur forage ne produit rien. Pour comprendre comment fonctionne un forage géothermique, il faut d’abord saisir ce qu’est une sonde et comment la choisir.
Qu’est-ce qu’une sonde géothermique ?
Une sonde géothermique est un ensemble de tuyaux en boucle inséré dans un forage. Elle circule un fluide caloporteur (mélange eau-glycol) qui extrait la chaleur du sol. C’est simple en apparence, mais sa conception doit être précise pour être efficace.
Structure typique :
- Deux tuyaux en polyéthylène (PE) haute densité : Diamètre extérieur 32 mm, diamètre intérieur 25 mm. L’un amène le fluide froid vers le bas, l’autre le ramène chaud vers la surface.
- Longueur : Typiquement 100-300 mètres pour une maison. Plus long = plus de chaleur extraite.
- Configuration en U : D’où le nom « U-sonde ». Le fluide descend par un tuyau, fait demi-tour au fond du forage, et remonte par l’autre tuyau.
Le fluide est maintenu en circulation par une pompe (généralement intégrée à la PAC). Vitesse de circulation : 0,5-1 m³/heure typiquement.
Types de sondes géothermiques
1. U-sonde simple (2 tuyaux) :
C’est le plus courant. Deux tuyaux parallèles, séparés de 5-10 cm. Avantages : économique (~80-100 €/mètre), facile à installer, maintenance simple. Inconvénients : contact thermique modéré avec les roches (les deux tuyaux se font concurrence pour la chaleur disponible). Rendement : bon pour les forages courts (< 150 m).
2. U-sonde double (4 tuyaux) :
Deux U-sondes en parallèle dans le même forage. Rendement meilleur (chaque sonde a plus de surface en contact avec les roches). Coût : 50 % plus cher. Utilisée pour forages profonds (> 200 m) où chaque mètre compte.
3. Sondes coaxiales :
Un tuyau dans un autre (système « tube dans tube »). Rendement excellent (50 % supérieur à U-sonde simple) car le contact thermique est optimal. Inconvénient majeur : très cher (~300 €/mètre), difficile à nettoyer en cas d’encrassement, rarement utilisées en France.
4. Spirales (rare) :
Tuyaux enroulés en spirale. Rendement très élevé mais complexe, coûteux, et sujets à la corrosion. Principalement en recherche, pas en applications commerciales.
Matériaux et résistance
Polyéthylène (PE-X) : Le standard mondial pour les sondes. Résiste bien à la pression (10 bar +), flexible, non corrosible, bon marché. Durée de vie : > 50 ans garantis.
Acier inoxydable : Utilisé seulement si le sous-sol est extrêmement corrosif (eau très minéralisée, saumures chaudes) ou en zones côtières. Coût : 3-5 fois supérieur au PE. Rare en France.
Acier galvanisé : Historiquement utilisé, maintenant obsolète. Corrode trop vite même avec additifs.
Le PE-X reste le choix standard : fiable, durable, économique. Les soudures (joints) entre tuyaux doivent être irréprochables pour éviter les fuites.
Dimensionnement : quelle profondeur ?
Le dimensionnement de la sonde répond à une question simple : quelle chaleur dois-je extraire du sol pour chauffer ma maison en hiver ?
Trois paramètres entrent en jeu :
1. Besoin de chauffage de la maison : Exprimé en kW. Une maison de 100 m² bien isolée en climat tempéré : 5-7 kW. Mal isolée : 10-15 kW. Très mal isolée : 20+ kW. Le besoin se calcule via un bilan thermique (audit thermique).
2. Capacité d’extraction du sol : Dépend de la composition géologique. Granite bon conducteur : 40-60 W/m. Grès : 20-40 W/m. Argile : 10-15 W/m. Sans étude géologique, on assume une moyenne (25-30 W/m) et on risque un forage trop court.
3. Facteur d’utilisation annuel : Le forage n’est intensément utilisé que 4-5 mois en hiver. Les autres mois, il se repose et recharge thermiquement. On applique donc un facteur de réduction (~0,6-0,7) au besoin de puissance pour obtenir le besoin moyen sur l’année.
Formule simple :
Profondeur (m) = [Besoin chauffage (kW) × 0,7] / [Rendement sonde (W/m) / 1 000]
Exemple : maison 7 kW, terrain granite (50 W/m) :
Profondeur = (7 × 0,7) / (50 / 1 000) = 4,9 / 0,05 = 98 m ≈ 100 m
Exemple 2 : maison 7 kW, terrain argile (15 W/m) :
Profondeur = (7 × 0,7) / (15 / 1 000) = 4,9 / 0,015 = 327 m. Forage très profond et très cher (~80 000 € forage seul). Souvent infaisable.
C’est pour cela que l’étude géologique est décisive : elle détermine si le projet est viable économiquement.
Installation et mise en place

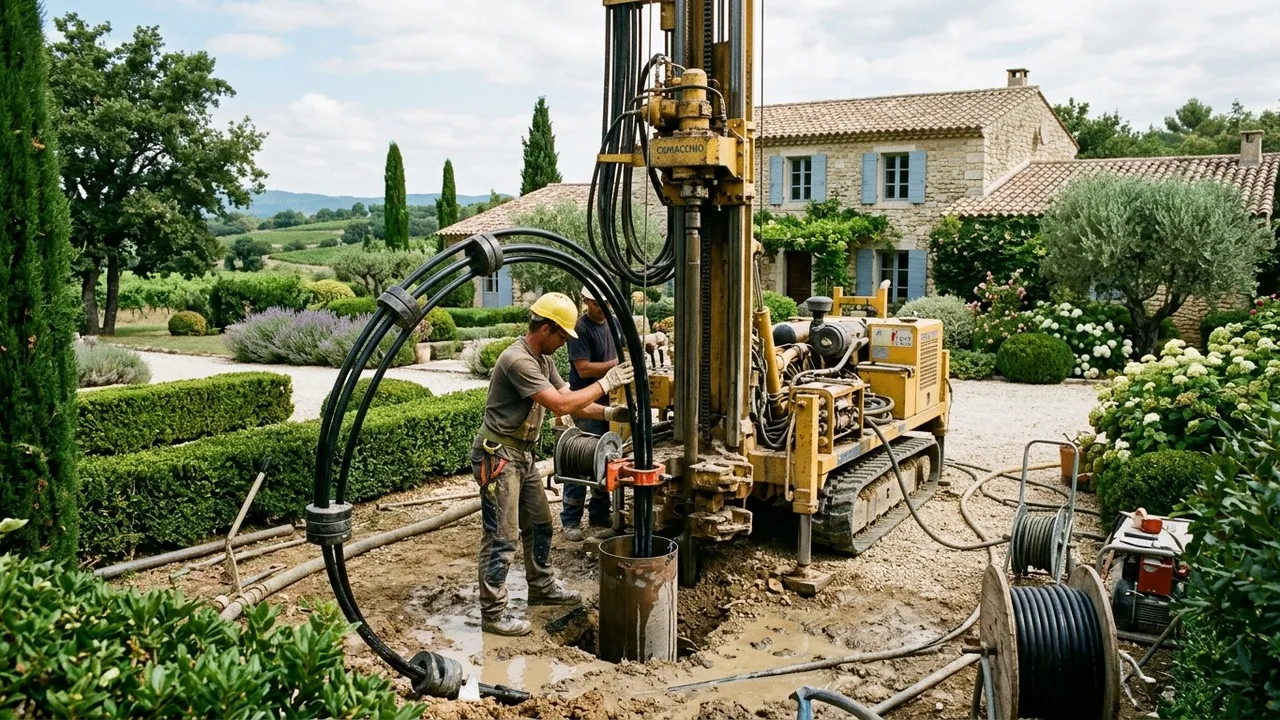

1. Remplissage du forage (coulis) : Une fois la sonde posée dans le forage, l’espace entre la sonde et la paroi doit être rempli avec un matériau thermiquement conducteur. Options :
- Coulis bentonite-sable : Standard, bon marché (~20 €/m³). Conductivité : 1,2-1,5 W/m·K (acceptable).
- Sable + graphite : Meilleure conductivité (2-3 W/m·K), coût plus élevé (~50 €/m³). Recommandé pour terrains peu conducteurs (argile).
- Ciment amélioré : Conductivité 1,5-2 W/m·K. Bon mais plus rigide (moins flexible si le terrain se tasse).
2. Centrage de la sonde : La sonde doit rester centrée dans le forage (grâce à des entretoises espacées tous les 5 m). Sinon contact thermique faible d’un côté, mauvaise efficacité.
3. Test étanchéité : Avant de commencer le forage, on effectue un test de pression : 10 bar pendant 1 heure minimum. Toute baisse = fuite. Le test doit être negatif (zéro fuite).
4. Dégivrage saisonnier : En début de saison froide, la sonde peut être contaminée par du givre. Un passage d’eau chaude (20-30 °C) la redémarre. C’est une opération standard programmée par la PAC.
Maintenance et durée de vie
Une sonde bien installée dure 25-30 ans sans intervention. Les seuls risques :
- Encrassement du fluide : Après 10-15 ans, le fluide s’acidifie et accumule les dépôts. Solution : remplacement du fluide (2 000-3 000 €) ou nettoyage chimique du circuit.
- Fuite lente : Une petite fuite au fil des ans peut vider progressivement la sonde. Symptôme : perte de performance. Diagnostic : test de pression (simple) ou thermographie infrarouge du forage (cher).
- Corrosion : Surtout en zones côtières ou si eau très minéralisée. Une sonde en PE-X est immunisée. Une sonde en acier galvanisé (anciens forages) corrode en 8-15 ans.
Maintenance annuelle recommandée : vérifier la concentration de glycol et le pH du fluide (~200 €).
